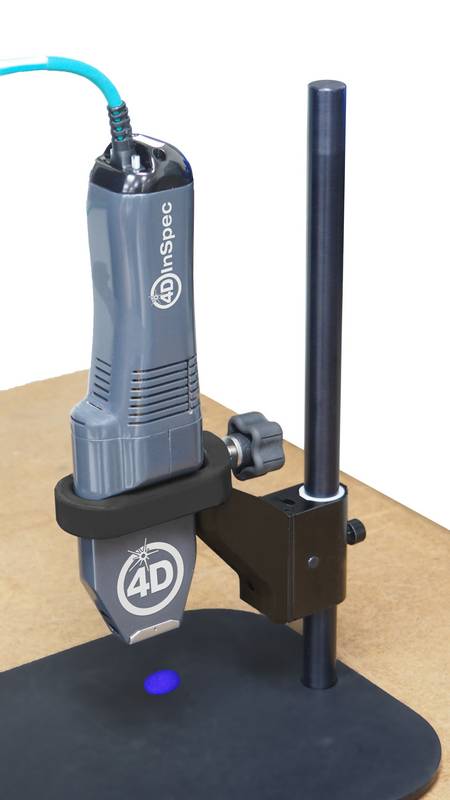

4D InSpec

Portable et léger (< 1kg), l’appareil de mesure 4D InSpec assure la détection et l’analyse des défauts de surface. Avec sa connectique de 10m de long il est possible de contrôler des grandes pièces et des formes géométriques complexes (pales de turbines, arbres moteurs…)

L’appareil de mesure 4D InSpec quantifie des défauts de surface tels que piqûres, rayures, bosses, oxydation, mesure des chanfreins, mesure des congés de raccordement, des rayons de courbure ou encore de l’affleurement des rivets et ce de 2.5 µm à 2.5 mm de profondeur.

Le logiciel associé localise automatiquement les défauts et calcule leur hauteur, volume, taille et pente. Les données peuvent être visualisées en 2D ou en 3D au choix de l’utilisateur. Il est également possible d’éditer et de sauvegarder les résultats de mesure. Avec une distance de travail de 4cm, il possède un champ de vision de 7.6×7.6 mm et une répétabilité verticale inférieure à 0.6µm.

Aussi bien utilisé de façon manuelle, placé sur une station de travail ou même fixé sur un robot, ce système s’adapte à de nombreux domaines d’applications tels que l’aérospatial, l’automobile, l’avionique, le ferroviaire, la micromécanique etc.

Le système de mesure de planéité 4D InSpec est fourni avec un ordinateur et un écran tactile, un câble Ethernet et un logiciel. Avec sa batterie Li-ion rechargeable, son autonomie est d’environ 8h.

Un miroir de renvoi optionnel donne la possibilité d’utiliser le système de mesure de surface 4D InSpec comme un borescope afin d’atteindre les zones les moins accessibles.

NOUVEAUTES ! L’appareil de mesure de défaut de surface 4D InSpec 2.0
