La NanoCam HD proposée par notre partenaire 4D Technology peut mesurer la finition :
- n’importe où sur une grande surface
- à l’intérieur des stations de production et des équipements de polissage
- de multiples pièces disposées sur une table
- directement sur de grands segments d’optiques et de miroirs
Spécifications :
| Configuration | Profileur dynamique de surface |
| Acquisition | Dynamique insensible aux vibrations |
| Temps d’acquisition | 100 µsec |
| Source | LED pulsée à 460nm |
| Caméra | 5MP, 12-bit |
| Logiciel | 4Sight™ Focus Analysis Software (inclus) |
| Taille | 25x25cm |
| Réflectivités | 0.5-100% |
La portabilité et la capacité sur la machine réduisent considérablement la manipulation et le transport des grandes optiques, augmentent le débit et réduisent considérablement le risque d’endommager les optiques critiques et coûteuses.

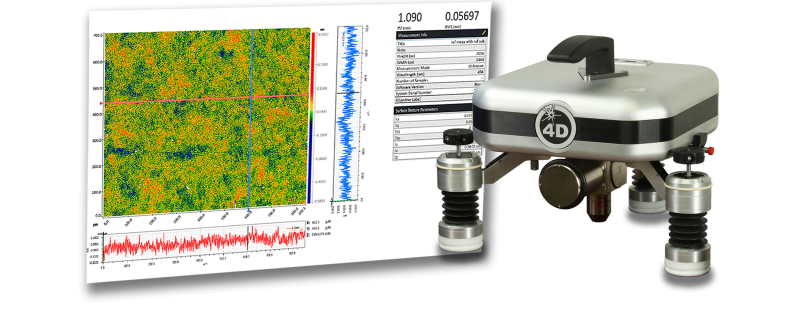

Le profileur de rugosité de surface NanoCam HD utilise l’interférométrie dynamique®, avec un capteur optique à haute vitesse qui mesure des milliers de fois plus vite que les profileurs traditionnels. Le temps d’acquisition étant très court, la NanoCam HD peut mesurer malgré les vibrations, ce qui permet de monter l’instrument sur un portique ou un effecteur final de robot ainsi qu’à l’intérieur d’une station de polissage pour mesurer la qualité du polissage.
Les applications des profileurs optiques NanoCam HD comprennent la rugosité de surface des optiques revêtues/non revêtues de petite et grande taille, la métrologie de la rugosité de surface sur machine et le contrôle de processus pour les opérations de polissage, y compris la mesure du superpolissage.
La nouvelle fonction de mise au point automatique permet des mesures plus rapides et plus cohérentes nécessitant moins de réglages manuels. Mesurez des pièces dont la réflectivité varie de 0,5 % à 100 % sans changer d’optique de référence.
Le profileur optique dynamique NanoCam HD comprent le logiciel d’analyse avancée 4Sight Focus. Le logiciel 4Sight Focus, à la pointe de l’industrie, rapporte les paramètres de rugosité de surface ISO 25178 (paramètres S) et offre de nombreuses options d’analyse 2D et 3D, des fonctions de filtrage, de masquage et d’importation/exportation des données.
La NanoCam HD remplace la NanoCam Sq.
