OptoScan X

L’appareil OptoScan X-500 est équipé d’un axe X automatique de haute précision. Le capteur est déplacé dans une direction linéaire et fournit des mesures de rugosité en continu. Avec cette configuration du système, l’assurance qualité des tiges de piston, des produits semi-finis et des mouvements linéaires est facile, rapide et économiquement réalisable.

OptoSurf fabriquera des montages à prisme personnalisés pour les types de produits à mesurer. Le logiciel permet de régler les tolérances et d’ajuster les programmes de mesure en toute simplicité. Qu’il s’agisse d’une solution à chargement automatique par robot ou d’une solution autonome, la série OptoScan X est parfaitement adaptée au contrôle de la qualité.

Mesure des tiges de pistons

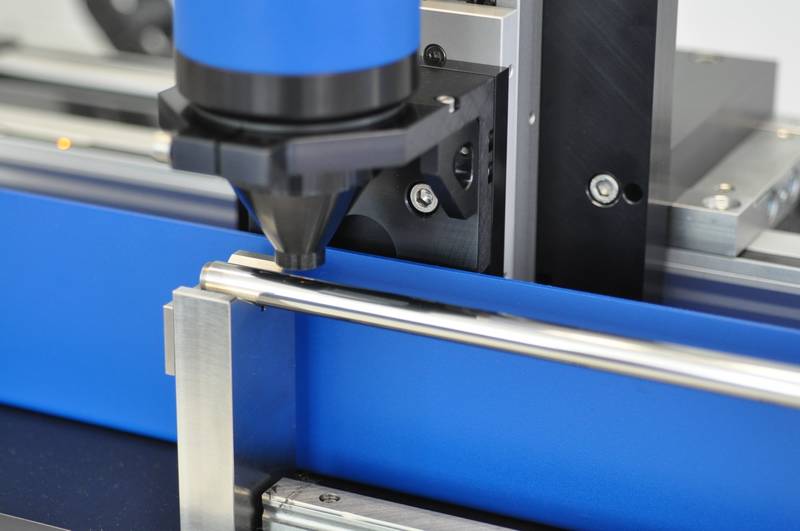

Pour mesurer une tige de piston, la pièce est placée sur des prismes et la mesure est lancée. Le capteur OS 500 se déplace dans une direction linéaire le long de la ligne de surface prédéfinie à une vitesse de 100 mm/sec, tout en enregistrant 1 024 points de mesure individuels. Les informations sur la rugosité sont recueillies sur l’ensemble de la zone fonctionnelle et peuvent être utilisées pour surveiller les processus de finition. La surveillance a lieu directement à côté de la machine de finition.

Les tiges de piston peuvent être rectifiées et finies dans deux directions différentes. L’un des principaux avantages de la conception du capteur lors de la mesure des tiges de piston est sa capacité à détecter les attributs d’isotropie résultant des directions de rectification sur la surface, en faisant tourner le capteur.
