Support de miroir pivotant pour bancs optiques

Support de miroir pivotant KSH 25 pour banc optique

Les supports de miroirs pour banc optique KSH 25 s’orientent vers la gauche ou la droite. Ils conviennent aux miroirs et aux optiques tels que des séparateurs de faisceau – de ø 12,5 mm / 12,7 mm (0,5 « ).

Pour monter les optiques dans le support pivotant KSH 25, deux plaques de serrage les poussent contre trois butées.

Les optiques sont fixées sur une plaque oscillante et peuvent être ajustées avec précision à ± 1 ° à l’aide de ressorts à disque. La répétabilité du mécanisme de retour est inférieure à 100 µrad.

Avec les deux glissières RT 25-9-ZM, le support de miroir KSH 25 peut être intégré directement sur les rails du système S 25 LL dans un système SYS 25 existant. Pour ce faire, les deux glissières sont vissées latéralement avec la monture miroir inversé.

• Compatible avec les rails SYS 25

• Aluminium résistant à la déformation

• Anodisé noir à faible reflet

• Pour toutes les orientations

• Pour optiques de ø 12,5 mm / 12,7 mm et d’une épaisseur de 3 mm

• Montage :

  • sur deux cavaliers RT 25-9-ZM

  • sur une colonne

• Les options

  • optique

  • versions disponibles sous vide disponibles

Support de miroir pivotant KSH 40

Les supports de miroirs KSH 40 s’orientent vers la gauche ou la droite. L’optique bascule dans le faisceau avec la plaque pivotante selon un angle de 45 °. Ainsi, le trajet de la lumière peut être dévié dans un angle de 90 °. La répétabilité est inférieure à 100 µrad.

Pour fixer les optiques dans le support de miroir pivotant KSH 40, celles-ci sont appuyées contre trois butées à l’aide de deux plaques de serrage. Ainsi, il est possible de monter des optiques de transmission jusqu’à ø 25 mm / 25,4 mm (1 « ). Celles-ci sont fixées sur une plaque oscillante et réglées à ± 1,1 ° à l’aide de ressorts à disques.

Avec les deux CAVALIERS RT 40-10-R-WV 40, le KSH 40 peut être intégré directement sur les rails du système S 40 LL dans un système SYS 40 existant. Pour ce faire, les deux glissières sont vissées latéralement avec le support de miroir.

• Compatible avec les rails SYS 40

• Aluminium résistant à la déformation

• Anodisé noir à faible reflet

• Pour toutes les orientations

• Pour optiques de ø 25 mm / 25,4 mm (1 « )

• Montage

  • sur deux cavaliers RT 40-10-R-WV 40

  • sur une colonne

• Les options

  • versions disponibles sous vide disponibles

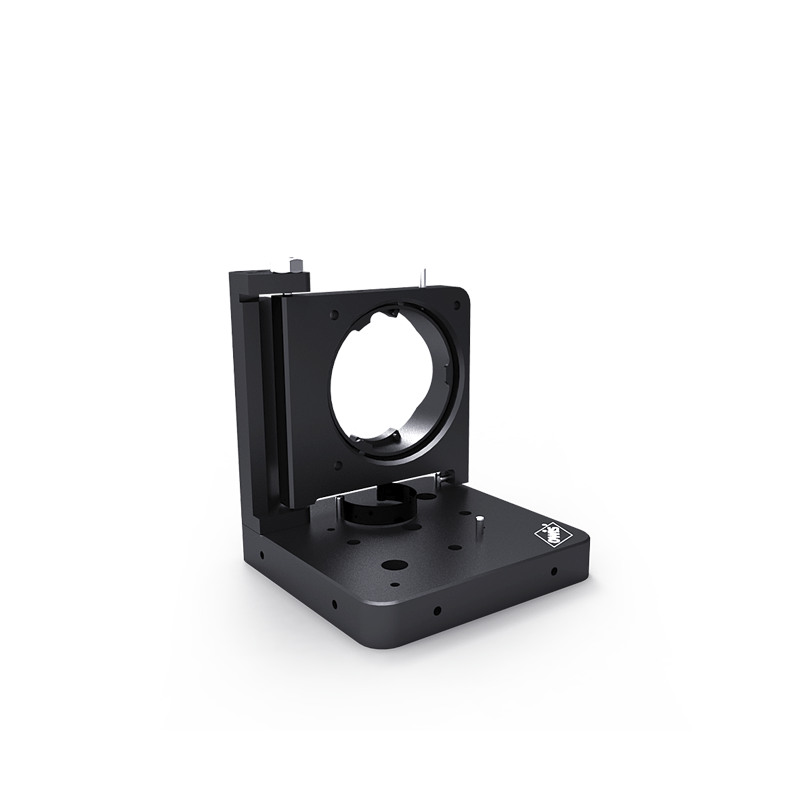

Support de miroir pivotant KSH 65

Les supports de miroirs pivotants KSH 65 s’orientent vers la gauche ou la droite. Ils conviennent aux miroirs et aux optiques de transmission jusqu’à ø 38,1 mm / (1,5 « ). Pour les monter, deux plaques de serrage les poussent contre trois butées et fixent les optiques dans la plaque d’oscillation où elles peuvent être ajustées avec précision ± 0.6 ° à l’aide de ressorts à disque.

Les montures à bascule sont inclinées à 45 ° dans le faisceau afin de dévier la lumière selon un angle de 90 °. De ce fait, la répétabilité est inférieure à 100 µrad.

Pour intégrer le KSH 65 dans un système SYS 65 existant, les deux cavaliers RT 65-21-R-ZM sont vissées latéralement avec le support. Ainsi, la hauteur du faisceau optique de 65 mm est garantie.

• Compatible avec les rails SYS 65

• Aluminium résistant à la déformation

• Anodisé noir à faible reflet

• Pour toutes les orientations

• Pour optiques de ø 38,1 mm / (1,5 « ) et d’épaisseur de 6 mm

• Montage :

  • sur deux cavaliers RT 65-21-R-ZM

  • sur une colonne

• Les options

  • versions disponibles sous vide disponibles.

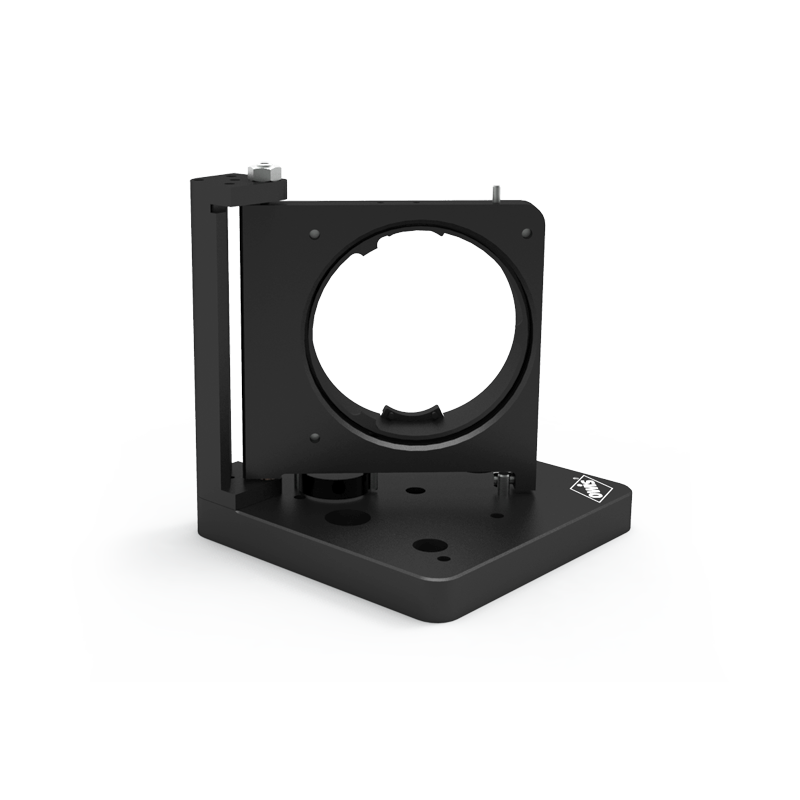

Support de miroir pivotant KSH 90

Les supports miroirs KSH 90 pour banc optique à bascule sont prévus pour des optiques avec ø 50 mm / 50,8 mm (2 « ) – par exemple des miroirs – dans un angle de 45 ° du faisceau lumineux. Pour un réglage précis de l’optique, elles sont réglées à ± 0,5 ° en thêta. , phi et Z.

Pour les fixer dans le KSH 90, ils sont appuyés contre trois butées à l’aide de deux plaques de serrage, ce qui permet de monter les composants du porte-miroir OWIS en toute sécurité.

Avec les cavaliers RT 90-80 et la plaque adaptatrice ADP-RT90-KSH (M) 90, le KSH 90 peut être monté sur des rails du système S 90 LL directement dans un système SYS 90. Pour les monter sur les broches STF 15, il existe un filetage central M6 dans la plaque inférieure.

• Compatible aves les rails SYS 90

• Aluminium résistant à la déformation

• Anodisé noir à faible reflet

• Pour toutes les orientations

• Pour optiques de ø 50 mm / 50.8 mm (2 « ) et 10 mm d’épaisseur

• Montage :

  • sur cavaliers avec plaque d’adaptation ADP-RT90-KSH (M) 90

  • sur une colonne

• Les options

  • versions disponibles sous vide disponibles
