Supports miroirs cinématiques

Support pour miroir cinématique K 25

Les supports pour petits miroirs cinématiques K 25 sont destinés aux miroirs jusqu’à ø 25 mm / 25,4 mm (1 « ) de diamètre ou, en cas de déviation du faisceau, aux miroirs rectangulaires de 20 x 30 mm.

Deux vis ou micromètres à filetage fin avec un pas de 0,25 mm permettent un réglage précis.

Pour une grande flexibilité, les miroirs du support cinématique K 25 sont collés sur un substrat de verre. Ceci est calé dans la plaque de support et un changement rapide du miroir est donc possible.

• A utiliser avec SYS 40 (avec plaque de base FP-K25-LL)

• Aluminium résistant à la déformation

• Faible réflexion, anodisé noir

• Verrouillable pour fixer le réglage

• Façons d’installer :

  • Avec trou fileté M4

  • Directement sur la broche ou via une plaque de base, dans ce cas, la fente peut être utilisée pour amener la surface réfléchissante

  • Sur l’axe de l’épingle

• Fixation avec une plaque de base FP-K25-LL sur une glissière RT 40

Option

• Versions non magnétiques ou préparées sous vide disponibles

Support pour miroir cinématique K 50

Les supports de miroir cinématique K 50 conviennent aux miroirs de surface avant dans la plage de taille de 25 mm / 25,4 mm (1 « ) à 50 mm / 50,8 mm (2 »).

Avec la plaque de base fendue FP-K50-LL, les supports de miroir sont destinés à être utilisés avec SYS 40 sans combinaison rail-coulisse.

Les supports de miroir cinématique sont disponibles pour les miroirs rectangulaires et ronds

Support pour miroir cinématique K 80

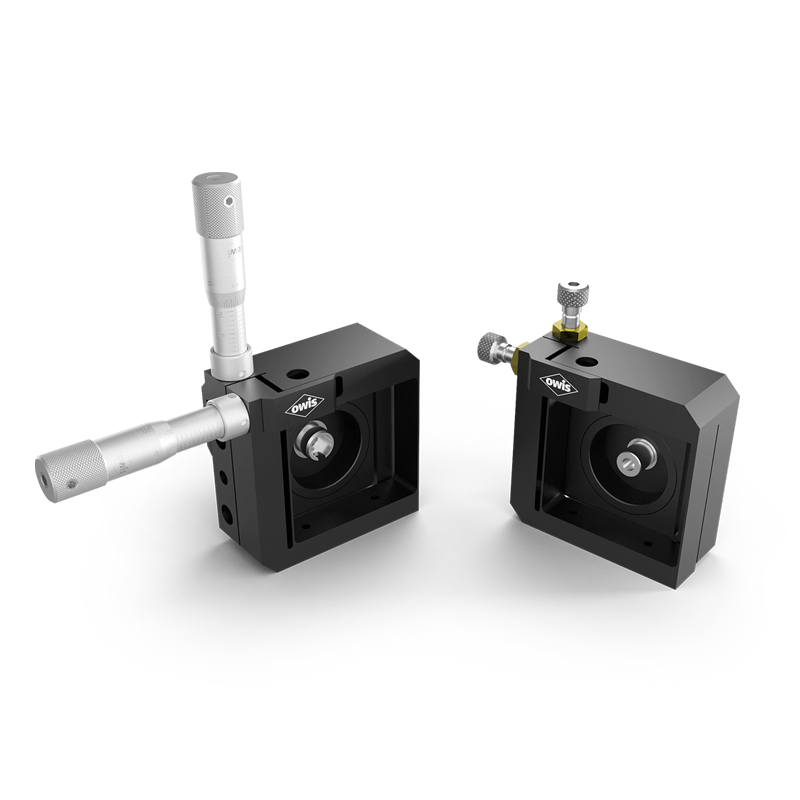

Les supports de miroir cinématique K 80 sont très stables et offrent une excellente sensibilité de réglage. Selon vos besoins, le réglage peut être effectué avec des vis à filetage fin ou des micromètres.

Les supports de miroir des supports de miroir K 50 sont également disponibles pour les petits miroirs.

Les supports de miroir cinématique peuvent être fournis avec des vis à filetage fin ou des micromètres.

Des supports de miroir avec motorisation peuvent être fournis sur demande.

• A utiliser avec SYS 90

• Aluminium résistant à la déformation

• Faible réflexion, anodisé noir

• Façons d’installer :

• Avec le trou fileté central M8, deux trous taraudés M4 ou M6

• Dans SYS 90 en utilisant la plaque de base FP 70x70x15 sur la glissière RT 90-60-R.

  Réglage du trou fendu pour le centrage

• La surface du miroir

Option

• Versions disponibles sous vide disponibles

Les supports de miroir cinématique peuvent être fournis avec des vis à filetage fin ou des micromètres.

• A utiliser avec SYS 40 et SYS 65

• Aluminium résistant à la déformation

• Faible réflexion, anodisé noir

• Façons d’installer :

  • Avec un trou fileté M6 ou deux trous M4

  • Directement sur la broche ou via une plaque de base, dans ce cas, la fente peut être utilisée pour amener la surface réfléchissante

  • Sur l’axe de l’épingle

  • Avec deux vis M4 sur une glissière RT 65 ou sur le filetage central M6 sur une glissière à trou oblong

  • RT 65-40-R-LL

Option

• Versions non magnétiques ou préparées sous vide disponibles.
