Capteur de température TT-01

Transducteur de température TT-01

Le capteur de température TT-01 intègre l’ensemble de l’électronique de mesure, y compris les données d’étalonnage. Le processus d’étalonnage intégré dans le processus de production permet de calibrer l’ensemble de la chaîne de mesure, du capteur de température au résultat numérique. Cela permet d’obtenir une grande précision tout en facilitant la manipulation et l’interchangeabilité.

Tout capteur de température Pt100 avec un câble de connexion de 3 à 5 mm peut être connecté au transducteur de température TT-01. Nous proposons trois modèles différents de Pt100 avec différentes longueurs de câble en tant que solution standard. La longueur du câble dépend de l’application et des conditions d’installation.

Pour les applications d’interférométrie laser, le capteur de température de l’air doit être placé à proximité du faisceau laser. Un capteur de matériau est généralement fixé au banc de la machine, à l’échantillon d’essai ou à proximité des balances à étalonner.

Le capteur de température TT-01 est connecté à une entrée T du module environnemental UW-3x de l’unité électronique d’évaluation et d’alimentation de l’interféromètre ou à la station de mesure climatique de précision LCS. L’utilisation sans l’une de ces stations de base n’est pas possible.

Capteur de température Pt100

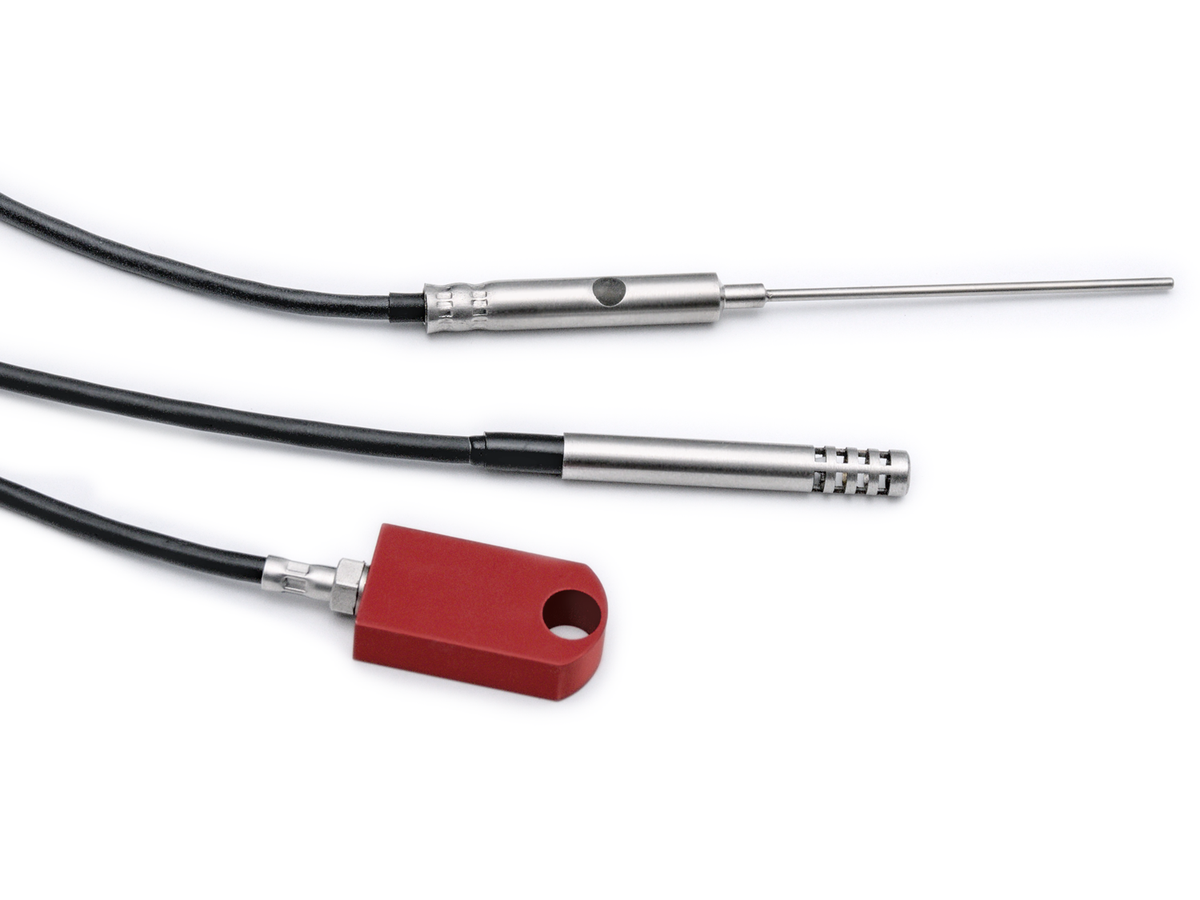

Capteur d’air Dyn., capteur d’air stand., capteur de température de matériau à utiliser avec le capteur de température TT-01

Trois types différents de capteurs de température Pt100 sont proposés en standard :

1. Capteur d’air standard

Le capteur d’air standard est basé sur une résistance de mesure plate de précision Pt100 encapsulée.

2. Capteur d’air dynamique

Le capteur d’air dynamique est une résistance de mesure Pt100 enroulée dans une forme d’aiguille favorable à la dynamique. La conception a été optimisée en ce qui concerne les propriétés dynamiques. Le capteur peut également être étalonné par voie humide, ce qui réduit potentiellement l’incertitude de mesure lors de l’étalonnage et permet de l’utiliser sans problème dans un environnement humide.

Cette conception est fortement recommandée pour les applications en tant que capteur de correction de longueur d’onde pour les interféromètres dans un environnement à air pulsé (par exemple, les salles de mesure activement climatisées).

3. Capteur de température du matériau

Le capteur de température du matériau est une résistance de mesure plate de précision Pt100 dans un petit boîtier en aluminium. Le boîtier est équipé d’aimants pour la fixation aux matériaux ferromagnétiques et d’un trou pour le vissage.

Ces capteurs de température peuvent être commandés en tant que variantes avec le transducteur de température TT-01 ou le capteur de température sans fil WT-01.

Sonde de température sans fil WT-01

Les capteurs de température filaires permettent une utilisation simple et des mesures précises. Dans certaines applications, cependant, ils ne sont pas très pratiques, par exemple pour des points de mesure éloignés ou difficiles d’accès, ou pour des mesures de courte durée.

Nos capteurs de température sans fil WT-01 offrent une solution idéale en formant un réseau de capteurs comprenant jusqu’à 15 points de mesure avec une autonomie typique d’environ un mois.

Le capteur de température sans fil WT-01 peut être connecté à n’importe quel capteur de température Pt100 à l’aide d’un câble de connexion de 3 mm. En tant que solution standard, nous proposons trois modèles Pt100 différents avec des longueurs de câble de 1 m (capteur de matériau) et de 1,5 m (capteur d’air). Des longueurs personnalisées sont disponibles sur demande.

Le capteur de température sans fil WT-01 nécessite une station de base correspondante, qui est intégrée dans le module environnemental UW-34, la station de mesure climatique LCS-01 et le boîtier de capteurs SB-36.

Boîte à capteurs SB-22

Les boîtiers de capteurs combinent des transducteurs de pression atmosphérique de précision avec un capteur d’humidité relative. Ils peuvent être connectés aux modules environnementaux UW-32 à UW-34 et à la station de mesure climatique LCS.

La précision extraordinairement élevée de la mesure de la pression atmosphérique de ±50 Pa est obtenu par une procédure d’étalonnage spéciale pendant la production.

Les boîtiers de capteurs peuvent être commandés avec différentes longueurs de câble. En règle générale, la longueur de connexion standard de 3 m est suffisante, car le boîtier du capteur doit être placé directement à côté de l’interféromètre. Un positionnement dans la même pièce, par exemple à la hauteur de la section de mesure et aussi loin que possible des sources de chaleur, est suffisant.
